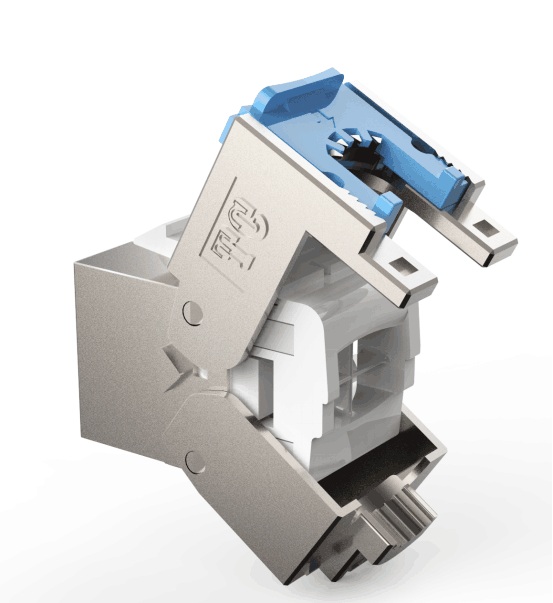

Magic系列超六类屏蔽信息模块
2018/10/12 11:30:00      关键字:      浏览量:
这是一款外壳采用锌合金压铸成型,产品整体外形极致小巧的信息模块,非常适合地插,浅底盒等空间狭窄的地方。上下壳体免工具打线方式,无需使用传统打线刀,大大的降低了操作工人的专业度,同时还提高了工作效率。专利锁线扣设计可以根据网线外径大小自动调节锁紧。金针支撑片采用两件式结构,保证电话模块和网络模块可以共用。性能高于业内其他水平,适合用在数据中心
企业名称:上海天诚通信技术股份有限公司
产品概况:
这是一款外壳采用锌合金压铸成型,产品整体外形极致小巧的信息模块,非常适合地插,浅底盒等空间狭窄的地方。上下壳体免工具打线方式,无需使用传统打线刀,大大的降低了操作工人的专业度,同时还提高了工作效率。专利锁线扣设计可以根据网线外径大小自动调节锁紧。金针支撑片采用两件式结构,保证电话模块和网络模块可以共用。性能高于业内其他水平,适合用在数据中心

关键技术指标:
5米链路(余量):串扰:6DB、回损:5.8DB、插损:39.8DB;
90米链路(余量):串扰:8.0DB、回损:7.0DB、插损:4.4DB。
产品创新点:
1.创新对称金针结构设计,减少PCB补偿电路设计,提高减少串扰和回波损耗。
2.电话模块和网络模块可以共用,金针支撑件分体设计,满足在网络或电话接口使用中的接触良好!
3.外形极致小巧,外形尺寸:33*19*17,特别适合狭小、高密度场合使用,如多口面板、地插,1U48口配线架。
4.十字分线架、免打线设计,提高不同人员施工后的模块性能的一致性。
5.通过调整锁线扣的位置实现的屏蔽线的屏蔽层压紧强度,使不同外径的网线接触良好。
国内外市场推广情况:
待上市
